    Что лучше тонкий мат или нагревательный кабель?

- Нагревательный мат, это такой же тонкий кабель, выложенный на производстве змейкой на самоклеющейся синтетической сетке, с шириной полосы 50 см. Длина полосы нагревательного мата начинается от 1 м и до 24 м, что позволяет использовать его в тонких полах на площади от 0.5 Вт/м2 до 12 Вт/м2. Нагревательный мат имеет толщину 3-4 мм и, в отличии от кабеля 5.8-6.9 мм, имеет тефлоновую внутреннюю, а в некоторых позициях наружную высокотемпературную изоляцию, что повышает его макс. рабочую температуру до 110 С. Мощность нагревательного мата постоянна по всей длине и составляет 150/135 Вт/м2 или повышенную 200/180 Вт/м2 при напряжении 230/220 В. Нагревательный мат, как и кабель, может быть одножильным, с двумя холодными концами, так и двухжильным, с одним холодным концом, которые подключаются к терморегулятору.
   В жилых помещениях рекомендуется использовать двухжильные кабели, как самые безопасные с мин. уровнем электромагнитного поля.



   Нагревательный кабель для теплого пола, который закладывается в стяжку, имеет также постоянную выделяемую мощность по всей своей длине 18/16.3 Вт/м. для двухжильного кабеля и 20/18 Вт/м для одножильного кабеля при напряжении 230/220 В. Макс. рабочая температура кабеля 65 С, что строго ограничивает его расположение под стационарной мебелью, рядом с трубами отопления и горячей воды, канализации, линиями электропроводки. Но главное преимущество нагревательного кабеля, что выбирая большую длину, и уменьшая тем самым шаг укладки, можно увеличить закладываемую мощность на кв.м, что порой необходимо в помещениях с большими теплопотерями, такие, как балконы, лоджии, теплый пол на грунте, над неотапливаемым подвалом, при отсутствии теплоизоляции в полу.
   Так установка нагревательного кабеля или мата с обычной мощностью в 130 Вт/м2 на балконе без теплоизоляции теряет всякий смысл. Нагревательный кабель с такой мощностью не справится в сильные морозы с теплопотерями, которые могут забирать до 80% выделяемого тепла и совершенно не нагреет поверхность до комфортной температуры.

Нагревательный кабель и тонкий мат для теплого пола по качеству производства одинаковы, многократно проверяются на заводе изготовителе по разным параметрам, что с уверенностью можно сказать о большом, более 50 летнем сроке службы при официальной полной гарантии в конструкции пола в 20 лет.

Поэтому определяющим моментом при выборе между нагревательным кабелем или матом является условия его использования и установки. Если есть возможность поднять уровень пола и сделать над ним стяжку, то лучше выбрать нагревательный кабель и уложить его с необходимой мощностью на кв.м. Если по каким-то причинам нет возможности поднять уровень пола, то остается тонкий мат, который устанавливается непосредственно в плиточный клей и не увеличивает общую высоту пола. Также следует учитывать, что тонкий мат более дорогой в технологии производства, что увеличивает его конечную стоимость по сравнению с кабелем в 1.5-2 раза.

Нужно ли закрывать плиточным клеем нагревательный мат или можно сразу укладывать плитку?

- В этом вопросе многое зависит от квалификации плиточника, насколько ему удобно укладывать плитку на слой прямо по нагревательному мату или же нужна относительно ровная поверхность для минимального слоя плиточного клея.

Из плюсов способа, когда нагревательный мат закрывается слоем клея, является то, что меньше возникает вероятность механически повредить его при организованной ходьбе толпой, заноса стройматериалов, ронянии инструментов и других строительных работах. Когда нагревательный кабель мата полностью закрыт и находится в слое клея, он полностью сможет отдавать свое тепло в этот слой. Если на мат под гребенку укладывается плитка, то возможные воздушные пустоты по углам плитки могут локально повысить рабочую температуру мата, что не желательно при его эксплуатации.

Обычно нагревательный мат укладывается непосредственно перед плиточными работами, но бывает, что эти работы откладываются и чтобы избежать повреждение мата, нужно закрыть его листами ДВП или залить клеевым раствором.

Укладка плитки на ляпухи, где хорошо видно, как через них работает теплый пол.

    Можно ли отрезать нагревательный кабель, провод датчика температуры, если он слишком длинный?

- Нагревательный кабель отрезать нельзя. Укладывайте кабель по площади обогрева на всю его длину, уменьшая шаг укладки. Также и нагревательный мат разрезается с сетки основания и укладывается чаще линиями, может есть возможность завести его на стену, получая готовый встроенный полотенцесушитель. Резистивный нагревательный кабель, как и тонкий мат, при схожести по цвету разных секций, это готовое заводское изделие, рассчитанное по выделяемой мощности при своей длине.       Каждое изделие имеет свое сопротивление  и чем длиннее кабель, тем оно меньше. Если нагревательный кабель 9 м имеет сопротивление 311 Ом, то у кабеля 228 м сопротивление уменьшается до 11,6 Ом. Так, если от нагревательного мата 4 кв.м. отрезать 1 кв.м., то его мощность возрастет в 8 раз от номинальной и мат со временем перегорит из-за моментальной высокой температуры, которую слой плиточного клея не сможет быстро отвести из-за своей теплопроводности. Также нельзя соединять разные нагревательные кабели с разных заводских длин. Такой кабель не будет работать и перегорит. Единственное, что допускается при необходимом ремонте,  вырезать часть поврежденного кабеля, но не более 5% от его общей длины, чтобы не повысить его выделяемую мощность на погонный метр. Обязательно должна устанавливаться профессиональная муфта на место соединения  кабеля, такая же или даже лучше, чем заводская муфта, никакая изолента или силиконовые герметики не выдержат термических и механических нагрузок при работе нагревательного кабеля.

   Холодный конец нагревательного кабеля или мата можно отрезать в месте подсоединения к терморегулятору по необходимой длине, это обычный силовой провод, который применяется и в электропроводке. Также провод датчика температуры (3 м) можно укорачивать или удлинять практически на любую длину. Термосопротивление датчика на проводе находится в самом конце и длина провода особо не влияет на его измерение температуры и показания терморегулятора.

Неправильная установка датчика температуры пола.

Если у Вас получился при укладке лишний нагревательный мат, то укорачивать его нельзя, а можно завести на стену, получив строенный полотенцесушитель или тепленькую стенку, например на кухне возле обеденного стола.

Что можно сделать, когда нагревательного мата больше, чем площадь теплого пола.

   Важный момент при укладке нагревательного кабеля. Нельзя сразу поворачивать нагревательным кабелем после заводской переходной муфты. Иначе может пропасть контакт нагревательной жилы в гильзовом соединении муфты и теплый пол не будет работать.

   Какой выбрать терморегулятор для теплого пола, на какой высоте и в каком месте можно их установить, как правильно подключить?

- Прежде всего, терморегулятор выбирается по типу системы обогрева в помещении. Если это комфортный теплый пол, как дополнительный источник отопления, то терморегулятор выбирается с выносным датчиком температуры пола на проводе и место расположения терморегулятора больше определяется по дизайну в помещении и удобству управления. Согласитесь, что очень неудобно настраивать программируемый терморегулятор, расположенный на высоте розеток 30 см. Если теплый пол служит, как источник полного отопления, то выбирается терморегулятор с встроенным датчиком температуры воздуха, а для деревянных покрытий терморегулятор плюс с комбинацией датчика температуры пола на проводе для ограничения максимальной температуры, которая для деревянных покрытий составляет 27 С на поверхности. Для корректного определения температуры воздуха и управления нагревательным кабелем, терморегулятор должен устанавливаться на высоте не ниже 120-150 см, в теневой, не проходной зоне.

   Какое главное отличие между комфортным теплым полом и системой полного отопления через пол, где везде зона обогрева с нагревательным кабелем подогревает поверхность пола?
    При системе комфортного теплого пола, поддерживается постоянная комфортная температура поверхности пола в 26-29 С, а во влажных помещениях 30-31 С, вне зависимости от внешней температуры воздуха за окном. Иногда перегрев поверхностью пола воздуха в закрытом помещении становится избыточным и приходится проветривать помещение, ведь температура пола постоянна.

   При системе полного отопления через пол поддерживается постоянная  комфортная температура воздуха в помещении в 18-20 С. В отличии от комфортного пола, зона теплого пола не всегда будет нагретой, терморегулятор поддерживает только постоянную температуру воздуха и управляет теплым полом только при изменении температуры воздуха.

   Если стоит выбор между простым электронно-механическим или программируемым терморегулятором, то следует обратить внимание на следующее.

   Все программируемые терморегуляторы DEVI имеют встроенный датчик воздуха и выносной датчик температуры на проводе, могут работать в любой их комбинации в зависимости от типа системы отопления. Простые, электронно- механические терморегуляторы DEVI могут быть или только с датчиком пола на проводе для системы комфортного теплого пола, или с внутренним датчиком воздуха и датчиком пола на проводе (ограничения макс. температуры)  для систем полного отопления или под деревянное покрытие.

   Цена между простым электронно-механическим и программируемым терморегулятором очень существенна. Если позволяют средства, то можно установить везде программируемые современные терморегуляторы, такие, как DEVIreg Touch. Но если руководствоваться разумной необходимостью, то на малых зонах обогрева можно установить обычные электронно-механические терморегуляторы, которые будут просто поддерживать комфортную температуру.
   Разность в стоимости между простым и программируемым терморегулятором будет окупаться при использовании и экономии электропотребления программируемым терморегулятором на малых площадях более 5 лет, а на особо малых зонах обогрева более 20 лет.
   Если взять ванную, то это сырое помещение, выложенное кафелем и там требуется постоянный источник обогрева, к тому же в ванной человек может находиться босиком в любое время суток. Так, начиная с площади обогрева в 5-7 м² можно уже задумываться о применении программируемого терморегулятора с ночным понижением температуры и в часы, когда теплый пол не нужен.

   Если выбирать между программируемыми терморегуляторами, то они также отличаются по принципу работы и рекомендуется в выборе из них на ШИМ регулировании. Так современный программируемый смартрегулятор DEVIreg Touch позволяет не только настроить работу теплого пола под свой ритм жизни, но и обладает некоторыми функциями, которые позволяют еще экономить затраты на электроэнергию по сравнению с программируемым терморегулятором DEVIreg 535 (снят с производства), работающий просто по временному таймеру. DEVIreg Touch имеет самую большую гарантию на рынке в 5 лет, специально разрабатывался для удобства в программировании настроек и управления для пользователя, терморегулятор сам, на основе статистики работы за несколько дней, рассчитывает заранее период работы включения и выключения теплого пола к определенному времени  и комфортной температуры, не нужно беспокоиться, чтобы заранее в настройках терморегулятора включать теплый пол. Терморегулятор по изменению температуры воздуха видит, что открыли окна для проветривания и выключает теплый пол, имеет функцию сбора статистики энергопотребления за разные периоды, удобную функцию “в отъезде”, совместимость работы с датчиками на проводе от терморегуляторов других производителей, устанавливается в большинство общих рамок разных производителей фурнитуры. Позволяет просто поменять на новый, вышедший из строя терморегулятор любого производителя без каких либо переделок.
   Появился новый Топ терморегулятор DEVIreg Smart с управлением через мобильный телефон или планшет по сети Wi-Fi.
Новый терморегулятор DEVIreg Smart немного отличается от DEVI Touch программированием и настройками только через мобильное приложение DEVI Smart, позволяет управлять системой обогрева до 10 мобильными устройствами, двумя одновременно.

   На каждом терморегуляторе есть схема подключения, где по условным обозначениям фазный провод подключается на клемму L, нулевой провод на клемму N, провод заземления подключается к экранирующей оплетке или заземляющему проводу нагревательного кабеля или тонкого мата отдельным соединителем в монтажной коробке. К змейке нагрева на клемму L подключается черный провод холодного конца нагревательного кабеля, на клемму змейки N синий провод. Для чего все -таки следует соблюдать правильность подключения проводов по цветам? Прежде всего это электробезопасность. Так более ста позиций нагревательных кабелей DEVI имеют не симметричные нагревательные жилы, одна из которых нагревательная, а вторая обратная из материалов низкого сопротивления.

   Так при правильном подключении в конце двухжильного нагревательного кабеля, потенциал напряжения будет около нуля, что не так опасно при повреждении кабеля. На терморегуляторе при правильном подключении на общих дорожках платы не находится фазное напряжение, а пониженное после блока питания, что тоже уменьшает риск поражения электрическим током, силовое реле в выключенном состоянии размыкает подачу фазного напряжения на кабель. Да и везде, при подключении электропроводки по цветам проводников следует придерживаться международных стандартов, не городить колхоз, чтобы в общей схеме подключения мог разобраться любой электрик.
  Есть один важный момент при установке терморегулятора, это выбор монтажной коробки для него. Большинство терморегуляторов имеют увеличенную заднюю часть, по сравнению с обычной розеткой или выключателем освещения, к которой подключаются шесть проводов силовой проводки, нагревательной секции, датчика температуры пола. В обычную или малого диаметра монтажную коробку терморегулятор может установиться с большим трудом, а если коробка еще и перекошена, то практически всю её приходится выкусывать, чтобы ровно установить терморегулятор.

По практике монтажа нагревательных систем  рекомендую для терморегуляторов использовать монтажные коробки увеличенного диаметра, не диагонального крепления, в которые прекрасно устанавливается и другая электротехническая фурнитура.

В установках нагревательных систем нет жесткой привязки, чтобы нагревательный кабель и терморегулятор были только от одного производителя. Но часто терморегулятор для теплого пола выбирается из одной серии электротехнической фурнитуры определенного производителя, чтобы все выключатели, розетки соответствовали по дизайну. И в таком случае могут возникнуть сложности при дальнейшей эксплуатации нагревательных систем, когда, допустим, установив терморегулятор стоимостью более 300 Евро, заказчик вынужден оплачивать большие счета за электроэнергию, потому что не может настроить работу терморегулятора по расписанию и включать теплый пол только в определенное время, не может установить другой функциональный терморегулятор, потому что он не встанет в общую красивую, дорогую рамку.

Поэтому в выборе терморегулятора для нагревательной системы нужно руководствоваться больше функциональностью управления в дальнейшей эксплуатации, а не по дизайнерскому решению. Поверьте мне, как человеку часто наблюдающему сериал "Богатые тоже плачут".

   Можно ли для датчика температуры на проводе использовать не гофру, как правильно расположить датчик температуры?

- Да, для датчика температуры пола на проводе можно использовать не только гофротрубу, но и металлопластиковые трубы, медные и пластиковые обрезки с труб кондиционера, что повышает механическую прочность трубки, улучшает проходимость провода датчика. Термосопротивление, находящееся в самом конце датчика будет корректно определять температуру стяжки в любой из них.
   В трубы, заранее заложенные по стене, также можно будет завести холодные концы нагревательного кабеля и датчика на проводе, когда делаются первоначально стены, а только потом устанавливается нагревательный кабель теплого пола. Самое важно при прокладке гофры для датчика по стене, это не делать резкий поворот в 90 градусов на переходе стена-пол. Добиться этого можно, сделав два плавных поворота, один из которых при подходе к полу, а второй по полу после перехода со стены.

   Два плавных изгиба дадут возможность завести практически любой провод датчика.          Второй вариант, это если выбрать в стене под больший радиус изгиба гофры на переходе стена-пол. Гофра или трубка для датчика на проводе заводится в зону обогрева не менее, чем на 30 см, располагается в конце строго между нагревательными линиями кабеля или тонкого мата. Если датчик будет смещен ближе к одной из нагревательных линий, то возникает вероятность неправильной работы терморегулятора, когда он будет раньше выключать теплый пол из-за близости датчика с нагревательной линией, а пол будет недостаточно прогрет.
   Не рекомендуется, но не критично пересечение гофры датчика с нагревательным кабелем, все равно температура пола определяется датчиком, термосопротивление которого находится в самом конце.

   В комплекте с нагревательными матами DEVI поставляется гофротрубка 10 мм длиной 2.5 м и латунный наконечник-заглушка для датчика на проводе длиной 3 м с диаметром 5 мм. Следует учитывать, что этот комплект рассчитан для использования только для датчика на проводе от терморегуляторов DEVI. Любой другой датчик увеличенного диаметра от терморегуляторов сторонних производителей в эту гофру может не завестись. Об этом нужно помнить, когда устанавливается тонкий мат DEVI, а терморегулятор планируется использовать другого производителя. Также, если заведете датчик на проводе от терморегулятора DEVI и подключите его к терморегулятору другого производителя, регулятор будет неправильно работать. Большинство датчиков на проводе разных производителей не сочетаются с разными терморегуляторами, должен быть свой комплект терморегулятор+датчик на проводе только от одного производителя. Датчик на проводе NTC от терморегуляторов DEVI имеет линию отрицательного температурного коэффициента и сопротивление 15 кОм при 25 С.

 Подготовка нагревательного кабеля VERIA к подключению терморегулятора.

   Если возникает трудность заводки датчика в гофру, то для уменьшения трения скольжения можно использовать жидкое мыло, шампунь, др. жировые или смазывающие средства. Есть также хороший способ заводки, когда датчик изолентой приматывается к упругой леске от мотокосы, диаметром 2.4-3 мм. Леска не дает складываться проводу датчика петлями и достаточно пружинит, проталкивая датчик дальше по гофротрубке. Можно сразу, при монтаже теплого пола, завести датчик большой длины с леской, чтобы потом без проблем завести новый в случае поломки. А испортить датчик на проводе также легко и просто. Возникает такая неприятность, когда топчутся по гофре с датчиком внутри, появляется маленькая щель, в которую затекает вода из стяжки и датчик, меняя свое сопротивление, перестает правильно работать. Также при заводке датчика его распрямляют, натягивая упругий провод и тем самым обрывают контакт провода с термосопротивлением.

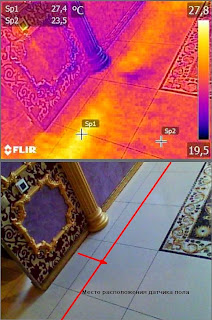

   Хочу обратить внимание на расположение датчика на проводе в полу относительно труб отопления. Иногда случается, что зона расположения датчика пола попадает над трубой отопления, терморегулятор определяет, что пол достаточно теплый или даже перегретый и конечно не включает нагревательный кабель.


   Выйти из этой ситуации можно перемещением датчика в полу, расположением датчика монтажной коробке в месте установки терморегулятора или переводить в терморегуляторе работу системы обогрева по внутреннему датчику воздуха.
    Видео, как можно завести датчик температуры пола от терморегуляторов разных производителей в гофротрубку 10 мм из комплекта с нагревательным матом DEVI, VERIA.

    Куда положить блестящий пенофол, чтобы не греть потолок соседа, насколько он эффективен, как отражатель тепла в полу.

- Ответ однозначный. Использование тонких фольгоизолов в твердой среде стяжки бессмысленно.

Любой теплоизолятор, толщиной менее 20мм при использовании в стяжке для теплого пола не эффективен. И настойчивое впаривание пенофола продавцами нагревательного кабеля, как и утверждение ими о волшебных свойствах ИК пленок, что те греют не покрытие пола, а сквозь него тело человека, лишено технической аргументации. Укладку пенофола непосредственно под нагревательный кабель правильно применять только в одном случае, когда на теплоизолятор из ЭППС укладывают нагревательный кабель. Чтобы не делать промежуточную стяжку над ЭППС или не использовать штукатурную армирующую сетку для того, чтобы не вдавить нагревательный кабель в теплоизолятор и не вызвать этим локальный перегрев на участке вдавливанного кабеля, используется пенофол, как разделитель между кабелем и теплоизолятором.

   Если Вы посмотрите на таблицу эффективности теплоизоляции при работе теплого пола, например, при установке на 1-м этаже (пол на грунте и температура +6 °С), то заметите, что при использовании ЭППС в 20 мм теряется вниз около 40% выделенного нагревательным кабелем тепла, и даже при 50 мм безвозвратно теряется 20%, то уменьшение теплоизоляцией толщиной около 0,3 см (пенофол и т.п.) теплопотерь в несколько процентов, а не сколько-то достойная теплоизоляция. Поэтому использование пенофола в стяжке для теплого пола технически и экономически не оправдано. Он рассчитан для работы, как отражатель тепла в воздухе, наклейте его за батареей, там он принесет больше пользы.
   Второй важный момент, о котором скромно умалчивают, рекомендующие пенофол в тонкую стяжку. Известно, что по строительным нормам, стяжка должна быть не менее 3 см, тогда она имеет механическую прочность. Но если Вы пенофолом лишите эту тонкую стяжку хорошей адгезии с основанием, то очень возрастает вероятность бухтения и отслоения стяжки и плитки на плиточном клее. Плачевные со временем результаты с последующей переделкой. Так же как положить пенофол, а потом нагревательный мат и плитку. Ни один плиточник не даст гарантию на свою работу.

   Пример укладки мата на пенофол, где плитка вся бухтит и снялась даже без разбития. Никакой сцепляемости клея с основанием, да и толку по уменьшению теплопотерь.
   В интернете можно увидеть ролики, как укладывают пенофол под нагревательные саморегулирующиеся стержни или нагревательные пленки, а потом его чуть ли не весь изрезают маленькими окошками для лучшей сцепляемости стяжки с основанием, а где же теплоизоляция?. Бред, который нужно оправдать для продажи.

   Также фольгоизолы достаточно мягкие материалы и небольшой вес, например мраморной плиты 30 мм c клеем сплющивает его в толщину бумажного листа, а от фольгированного напыления под воздействием щелочных растворов не остается и следа, о чем хорошо видно при благоприятном доступе воды.

Видео, где использование пенофола в конструкции пола привело к полному демонтажу напольного покрытия. Если Вам продавец-консультант предлагает пенофол для теплого пола, то попросите у него расписку о возмещении затрат при возникновении трещин на плитке.

   Для распределения тепла в полу от нагревательного кабеля можно использовать строительную фольгу, но это больше нужно для теплого пола с трубами водяного отопления, где большой шаг укладки и между трубами зоны с температурными провалами. Для нагревательного кабеля, уложенного с шагом 12.5 см в нормальной стяжке, не чувствуется эффект зебры и использование фольги для распределения тепла от кабеля в стяжке не обязательно.

   Итак, если получается по высоте стяжки положить полноценный теплоизолятор из ЭППС мин. 20 мм, а лучше 50 мм, то используйте теплоизоляцию, не получается по общей высоте пирога для теплого пола положить теплоизолятор, можно обойтись без него, но не старайтесь запихнуть пенофол. Лучше увеличьте длину нагревательного кабеля и заложите мощность побольше, которая справиться с теплопотерями и её хватит прогреть напольное покрытие и воздух в помещении.



  Можно ли положить нагревательный кабель, залив его самовыравнивающим раствором, прямо под плитку?

- По строительным нормам стяжка должна быть не менее 30мм, тогда она имеет какую-то механическую прочность. Над нагревательным кабелем стяжка служит как массивный радиатор для распределения тепла. И в некоторых случаях специально делают систему аккумуляции тепла со стяжкой 7-10см, когда за ночь, при более дешевых тарифах за электроэнергию, стяжка накапливает в себя тепло, которое потом может отдавать в течении дня. Получается, что система обогрева кабеля под стяжкой более инертна, дольше прогревается и дольше отдает тепло, по сравнению с нагревательным матом, который уложен непосредственно под напольное покрытие. Тонкий мат, в отличии от кабеля, имеет меньшую толщину кабеля и меньшую погонную мощность по своей длине, что позволяет уложить его в плиточный клей, а шаг укладки линий кабеля на полосах мата составляет 7.5см, что не дает эффекта зебры и нельзя почувствовать перепад температур между линиями нагрева. Потребление электроэнергии, что кабеля под стяжкой, что тонкого мата, при условии  равной заложенной мощности, одинаковое.    Единственное, что хочу отметить, что на достаточно больших площадях обогрева, где имеет смысл устанавливать программируемые терморегуляторы, тонкий мат будет более функционален, ввиду своей малой инертности по скорости нагрева. На обогреваемых площадях, где требуется постоянное поддержание заданной температуры, предпочтителен кабель в стяжке. Потому что основное потребление электроэнергии происходит во время нагрева системы отопления, а не в периоды поддержания заданной температуры, если Вы конечно не делаете в квартире сплошную сауну.

   Так что же с кабелем прямо под плитку? Можно сделать и такую конструкцию пирога.

   Вариант первый. Уложить нагревательный кабель, например DEVIflex 18T с шагом укладки не более 10 см, чтобы не было провалов температуры на поверхности, залить самовыравнивающим раствором в 10-20 мм и сверху положить плитку. Будет немного повышенная заложенная мощность на кв.м, но она никогда не помешает, особенно в сильные морозы, нагревательная система быстрее выйдет на свой температурный режим. А потреблять больше такая система обогрева не будет, все равно температуру ограничивает терморегулятор, а время нагрева сокращается. Только не пытайтесь еще под нагревательный кабель или мат уложить разные фольгоизолы для мнимой теплоизоляции. Тем самым Вы нарушите сцепляемость растворов с основанием и этот тонкий слой будет трескаться, бухтеть и разрушаться, что приведет к демонтажу и переделке.

Монтаж нагревательного кабеля VERIA Flexicable на кухне. Шаг укладки в 10 см не позволит ощущать провалы температур, достаточная заложенная мощность в 180 Вт/кв.м. Над кабелем планируется слой наливного пола в 1 см, потом керамогранит.

 Монтаж нагревательного кабеля в слой наливного пола на балконе.

    Вариант второй. Это врезать нагревательный кабель в существующую стяжку. Иногда это хороший вариант при монолитной стяжке, когда штроборезом вырезаются пазы для нагревательного кабеля. Нет опасений по адгезии или сцепляемости различных материалов с основанием при заливке стяжки, её механической твердости, сохраняется монолитность всего основания, экономятся значительные средства на материалы по заливке кабеля. Нагревательный кабель также, чтобы не было зебры на поверхности, укладывается с шагом не более 10 см. В итоге получаем систему теплого пола без поднятия по высоте стяжки, а по стоимости нагревательного кабеля и работ штраборезом все равно дешевле, чем  укладка нагревательным матом.

 Об особенностях укладки плитки на тонкий мат и врезанный кабель в стяжку можно узнать больше от профессионального плиточника на сайте http://profplitka.com.ua/2013/02/5309/

Видео о врезке нагревательного мата DEVI в стяжку пола, когда он не проходил по толщине в плиточный клей.

Видео о врезке нагревательного кабеля в существующую стяжку на кухне и об укладке нагревательного кабеля на армирующую сетку над ЭППС на лоджии.

Врезка нагревательного кабеля в существующую стяжку.

    Как можно самому определить неисправность и почему не работает теплый пол?

- С наступлением холодов и отопительного периода многие вспоминают о своей электрической системе отопления, включают и проверяют теплый пол. Очень часто при первом включении, если нагревательный кабель лежит в хорошем слое стяжки, и конструкция пола не имеет теплоизоляции, теплый пол может прогреваться значительное время и сутки, и двое. Не пугайтесь, пока нагревательный кабель не прогреет плиту основания на некоторую величину, он не сможет отдавать свое тепло наверх, к напольному покрытию. Тепло от нагревательного кабеля в стяжке стремится в холодную зону, а не только вверх, как многие думают. Тонкие маты быстрее выходят на свой температурный режим, стяжка с кабелем более инертна и прогревается медленнее.

   Итак, теплый пол включили, прошло некоторое время, а температура пола не меняется. Нужно искать причину неисправности. Для диагностики понадобится тестер с измерением сопротивления, контрольная лампочка (обычная лампа накаливания в патроне с проводами) и по возможности такой прибор, как мегомметр для определения сопротивления изоляции и общего состояния нагревательного кабеля.

   Первым делом включаем терморегулятор на нагрев, должен загореться красный светодиод на механическом терморегуляторе или значок нагрева на дисплее программируемого терморегулятора. На программируемом терморегуляторе проверьте все настройки, выставьте текущее время, режим работы по датчику пола или встроенному датчику воздуха. Нужно добиться включения терморегулятора на нагрев.

   Снимаем терморегулятор со стены, вытаскивая его из монтажной коробки. Все провода остаются подключенными к терморегулятору. Контрольной лампочкой проверяем подвод напряжения к регулятору, бывает иногда просто забыли включить автомат или пропал ноль на приходящем силовом проводе. Проверяем контрольной лампочкой на клеммах вывода напряжения на нагревательный кабель при включенном терморегуляторе на нагрев. Во всех случаях контрольная лампочка должна загораться. Если на выводах на нагревательный кабель лампа не загорается, значит терморегулятор неисправен, требует ремонта или замены. Такое может случиться с электроникой за давностью лет.

   Если с терморегулятором все в порядке, окручиваем провода нагревательного кабеля и датчика температуры пола на проводе. Тестером на прозвонку поверяем сопротивление нагревательного кабеля, которое, в зависимости от площади обогрева и длины кабеля, может быть в пределах 700-10 Ом. Чем длиннее нагревательный кабель, тем ниже его сопротивление. Сопротивление между нагревательными жилами и экранирующей оплеткой должно стремиться к бесконечности.

   Проверяем сопротивление датчика на проводе, которое, к примеру на всех датчиках регуляторов DEVI должно быть 15 кОм при 25 С. Сопротивление датчиков других производителей может отличаться в какую- нибудь сторону. Терморегулятор при исправном датчике пола на проводе должен переключаться из режима ожидания на нагрев где-то по середине шкалы ручки регулировок.

   Если по измерением омметра сопротивление нагревательного кабеля сильно отличается от паспортных значений или сопротивления жил вообще нет, тогда нужно проверить нагревательный кабель мегомметром. Мегомметром, желательно не ниже, чем на 2500 В, проверяется сопротивление изоляции между нагревательными жилами и экранирующей оплеткой. У исправного нагревательного кабеля сопротивление изоляции должно составлять не ниже 1 GOm (проверено сотнями ремонтов). Более низкие значения говорят о повреждении внешней оболочки кабеля, а если сопротивление изоляции падает к нулю, то явному механическому повреждению кабеля или отгоранию соединительной муфты, неустойчивые, плавающие значения о наличии воды под оболочкой. Если нет сопротивления целостности нагревательных жил, а сопротивление изоляции достаточно высокое, это показывает на обрыв нагревательной жилы, чаще всего в соединительной муфте, начальной или концевой. По показаниям мегомметра можно предварительно оценить характер неисправности нагревательного кабеля.

   По итогам проведенной диагностики нагревательной системы можно оценить её состояние и думать о дальнейшем ремонте, какими способами устранить неисправность. Нагревательный кабель в стяжке отличается от электрической проводки в стенах под штукатуркой и отыскать место повреждения разными фазоуказателями, дятлами и прочими индикаторами чаще всего невозможно. Требуется специальное дорогостоящее оборудование, которое есть в Сервисных центрах по ремонту и обслуживанию нагревательных систем.

   Если в последний период не проводились какие-то строительные работы, не сверлились отверстия в полу, то можно попытаться найти соединительные муфты нагревательного кабеля от места захода со стены в пол, по очереди снимая плитку. Муфта является самым слабым местом нагревательного кабеля и выход из строя кабеля чаще всего бывает по причине отгорания муфты. Но если в запасе нет в достаточном количестве такой же плитки, то, опять же, нужно вызывать специализированный сервис, который сможет отремонтировать нагревательный кабель с минимальными разрушениями.

Ремонт нагревательного кабеля DEVIflex 18T

Нужно устанавливать УЗО или диффавтомат для нагревательного мата или кабеля?

- По Правилам устройства электроустановок (ПУЭ), начиная с 1991 года, для систем кабельного электрического обогрева необходимо применять УЗО с дифференциальным током срабатывания не более 30 мА.

Прежде всего это безопасность от поражения электрического тока, пожаробезопасность и есть такая защитная функция УЗО, как сохранение технических характеристик нагревательного кабеля по своей длине от разрушения изоляции.

Так при повреждении наружной изоляции нагревательных жил с замыканием их между собой или на экранирующую оплетку, нагревательный кабель начинает работать с многократным превышением выделяемой мощности на пог.м. на участке от терморегулятора до места повреждения. Поднимающаяся высокая температура на кабеле  разрушает его изоляцию с полным выгоранием. И если в нагревательной системе нет УЗО, а установлен только автомат, который сработает только при КЗ или перенагрузке, нагревательный мат или кабель может выгореть с понижением сопротивления изоляции по значительной длине, что может привести к полному демонтажу напольного покрытия и переустановке нагревательного кабеля с последующим восстановлением напольного покрытия.

Если нагревательные кабели защищены УЗО, а оно может быть одно общее для всех нагревательных систем, то УЗО не даст при малейшей утечке электрического тока разрушиться нагревательному кабелю и конечно это электрическая безопасность особенно во влажных помещениях.

                 Можно ли одним кабелем обогреть два помещения?

- При расчете и выборе оборудования иногда возникает вопрос, можно ли одним кабелем или матом сделать теплый пол в двух смежных помещениях, например, в ванной и туалете, которые имеют общую стенку.
Утвердительный ответ, можно, тем самым экономятся средства за дополнительный терморегулятор второй зоны и стоимость одного кабеля всегда будет меньше, чем двух кабелей малых длин. Но в этом случае есть определенные особенности такого монтажа.
Обогреваемые помещения должны быть небольшой площади и равноценны по теплопотерям, т.е. иметь примерно одинаковые условия. Обычно это ванная и туалет, где терморегулятор устанавливается с контролем температуры пола в ванной. Для туалета будет достаточно небольшого участка обогрева от общего кабеля.
Если у Вас достаточно большие помещения и разноплановые по эксплуатации, например, кухня и коридор, то конечно лучше разделить их на две отдельные зоны обогрева. Каждая зона управляется своим терморегулятором по желаемой комфортной температуре, по времени работы. Нет зависимости второй зоны от температуры управления первой.
При монтаже одним кабелем двух зон теплого пола, следует тщательно заделать клеевым раствором переход в стеновой конструкции, чтобы нагревательный кабель максимально отдавал свое тепло в толщу клея и не мог перегреться, находясь открытым в воздухе.
Если монтируется нагревательный мат на два помещения, то можно снять нагревательный кабель с капроновой сетки основания, приклеить эту сетку в другом помещении, перетянуть провод мата через стену и выложить его на сетке с примерным таким же шагом укладки 7.5 см. Нагревательный провод мата можно закрепить алюминиевым скотчем к сетке или прогрунтованному основанию пола. Вообще, быстро и удобно, при фигурной укладке мата, сложной конфигурации зоны обогрева, использовать алюминиевый скотч на липкой основе. Можно конечно использовать и клеевый пистолет, крепить на кусочки монтажной ленты для кабеля и т.д.

Можно ли одним кабелем обогреть лоджию и кухню?

- Не рекомендуется укладывать одним нагревательным кабелем или матом эти два помещения с разными теплопотерями. Лоджии и балконы имеют повышенные теплопотери по сравнению с внутренними помещениями и при укладке одним нагревательным кабелем будут разные температуры на поверхности зоны обогрева на лоджии и на кухне. Если на лоджии установлен в конструкции пола теплоизолятор, то нагревательный кабель или мат будет работать эффективнее и больше прогревать поверхность пола, чем в зоне укладки на кухне без теплоизоляции. Также и наоборот, если на лоджии не установлена теплоизоляция в полу, то в зоне обогрева на лоджии температура будет намного ниже, чем на кухне. Будет невозможно выровнять эти температуры, т.к. терморегулятор управляет по датчику пола на проводе или датчику воздуха только по температуре в одной зоне обогрева. Получается, что это разные по теплопотерям помещения и требуют раздельного регулирования отдельными терморегуляторами, да и не всегда есть необходимость пользоваться комфортным теплым полом и на лоджии, и на кухне одновременно.

Нагревательный кабель под деревянные покрытия, как источник полного отопления в квартире.

        Нагревательный мат и кабель VERIA, что это за торговая марка?
- Датская торговая марка VERIA, основанная в 2006 году, является одной из ведущих Европейских производителей электрических нагревательных систем, широко представлена и успешно продается в 16 странах на разных континентах.
На Украине продукцию торговой марки VERIA реализует эксклюзивный поставщик компания  Danfoss. Примечательно то, что торговая марка DEVI A/S с 2003 года также входит в группу компаний Danfoss. Поэтому качество продукции VERIA на том же высоком уровне, что и продукция DEVI.
Нагревательные маты и кабели VERIA производятся на том же оборудовании, что и DEVI за заводах в Дании, Франции и Польше, с тем же многоуровневым контролем качества при технологии производства. Вся продукция VERIA сертифицирована Госстандартом Украины и одобрена МОЗ Украины.

Теперь немного о технических характеристиках нагревательных матов и кабелей VERIA.

Если сравнивать кабельную продукцию для теплого пола между VERIA и DEVI, то я бы даже больше поставил плюсов торговой марке VERIA. И самый главный плюс, это стоимость продукции.

Если взять двухжильный нагревательный мат VERIA, то он имеет высокотемпературную тефлоновую внутреннюю и внешнюю изоляцию, что соответствует по техническим параметрам самому дорогому мату DEVI DTIF-150, а по цене значительно дешевле даже обычного, широко используемого  нагревательного мата DEVI DTIR-150.

Если взять двухжильный нагревательный кабель VERIA, то он имеет плоскую форму ранее выпускавшегося нагревательного кабеля DEVI DTIP-18, а по удельной мощности на погонный метр немного выше, 20 Вт/м, чем 18 В/м, как имеет современный, круглый по сечению кабель DEVI DEIflex 18T. Эта повышенная мощность на погонный метр позволяет обеспечить уверенный прогрев в помещениях с повышенными теплопотерями, такими, как ванная, лоджия, балкон, полы на грунте или без теплоизоляции, не уменьшая шаг укладки и не увеличивая длину, по сравнению с  кабелем DEVIflex 18T.

 Из минусов можно отнести только небольшую сложность монтажа из-за перекручивания кабеля при укладке, меньший выбор длин кабеля из ряда готовых изделий. И конечно самый большой плюс, это его меньшая стоимость при большей закладываемой мощности, чем кабеля DEVIflex.

Из терморегуляторов представлены только две модели VERIA Control T45 и В45.

Программируемый терморегулятор Т45 имеет большой ЖК дисплей, установку разной температуры на каждый из четырех периодов в сутки, но не имеет интеллектуального предугадывания, как DEVIreg Touch.  Т.е. придется самому, при программировании периодов нагрева теплого пола, выставлять заранее время включения, чтобы к желаемому времени была комфортная температура. В терморегуляторе есть встроенный датчик воздуха, что позволяет использовать терморегулятор в системе нагрева теплым полом, как полное отопление. Также есть функция коррекции температуры на датчике терморегулятора. При подключении нагревательного кабеля следует учитывать, что силовое реле расчитано на 13А (мах 3000 Вт).

И снова самый большой плюс, это его стоимость, которая меньше, чем простого электронно механического терморегулятора DEVIreg 530.

Инструкция по настройкам терморегулятора VERIA T45.

Видео по настройкам и программированию терморегулятора VERIA Control T45.

Терморегулятор VERIA Control B45 работает только с внешним датчиком температуры пола на проводе, комплектуется таким же датчиком, как и у серии терморегуляторов DEVIreg. Имеет такую же электронную схемотехнику, управление и внешний вид, как и терморегулятора DEVIreg 530.

Итак, в небольшом сравнительном обзоре продукции торговой марки VERIA, можно с уверенностью сказать, что это очень достойный бренд, не уступающий по качеству именитой торговой марке DEVI. Официальная гарантия на нагревательные маты и кабели VERIA в 12 лет выполняется и поддерживается в полном объеме всеми Сервисными центрами DEVI.

Приобрести кабельную продукцию, терморегуляторы VERIA, расчитать и установить нагревательные системы с гарантией на оборудование и работу, можно обратившись в Сервисный центр DEVI в г.Киеве.

+38066 9850088, +38097 0040088, +38044 5925145 Илья Корчагин, Сервисный инженер DEVI

 Последний  каталог продукции DEVI и прайс-лист с актуальными ценами.

Сколько нужно делать отступ нагревательным кабелем, на какое расстояние он прогревает пол?

-Резистивный нагревательный кабель при своей работе преобразует электрическую энергию в тепловую по всей своей длине и также равномерно нагревается с одинаковой температурой. Так нагревательный кабель, уложенный с определенным шагом, равномерно прогревает всю зону расположения, а температура поверхности начинает снижаться сразу после краевой линии укладки кабеля. Максимум 10 см температура поверхности за последней линией кабеля будет иметь тоже значение, что и в середине зоны обогрева, а потом будет снижаться и буквально через 30 см будет такой же, как и на не подогреваемой части.

   Обычно нагревательным кабелем делают отступ от стен и мебели сантиметров на 15, потому что туда не становится нога человека, но есть одна распространенная ошибка при монтаже нагревательной системы на кухне, когда делают отступ от рабочей стенки кухни. Получается, что на этой краевой зоне обогрева температура пола снижается на столько, что не комфортно стоять возле рабочей стенки, когда пятки находятся в теплой зоне, а пальцы ног уже чувствуют весь холод стяжки, что и под мебелью.

   Поэтому, при укладке нагревательного кабеля или мата на кухне, зона укладки нагревательного кабеля должна начинаться непосредственно от рабочей стенки кухни, не нужно делать от неё отступ.

Также не стоит делать отступ нагревательным кабелем от тумбы умывальника в ванной комнате.

Какой длины выбрать нагревательный кабель и с каким шагом его уложить?

- Вот мы и подошли к очень важному вопросу, от которого будет многое зависеть, насколько сделанный теплый пол будет комфортный и обеспечивать необходимый нагрев.

   Если с нагревательным матом в выборе длины по необходимой зоне нагрева немного проще, то с нагревательным кабелем нужно произвести расчеты, исходя из типа отапливаемого помещения, его этажности, теплопотерь или наличия теплоизоляции в полу, уровня заливаемой стяжки или непосредственной укладки кабеля под плитку, стабильности сетевого напряжения.

Предполагается, что теплый пол будет, как дополнительный источник отопления к существующему и управляться будет терморегулятором с датчиком пола на проводе для поддержания постоянной комфортной температуры поверхности пола.

Теплоизоляция. Если снизу жилое, отапливаемое помещение, то теплоизоляция желательна, но не обязательна. Установка теплоизоляции обязательна, если под полом холодное помещение или пол на грунте- толщина изоляции должна быть не менее 2 см, оптимально 5 см, если пол на балконе- изоляция не менее 5 см, а лучше 10 см.

Теплоизоляция  применяется из ЭППС (экструдированный пенополистирол), не пенопласт, который не выдерживает механических нагрузок, впитывает влагу и разрушается, выделяя вредный для здоровья газ. О применении тонких фольгоизолах, типа Пенофол, рассказывалось выше и использование их в стяжке пола бессмысленно, а иногда и во вред.

Выбор закладываемой мощности.

 - сухое помещение, теплоизолированный пол- не менее 100 Вт/кв.м.

- промежуточный этаж без теплоизоляции, коридор, кухня- не менее 130 Вт/кв.м.

- влажные помещения, ванные комнаты- не менее160 Вт/кв.м.

- пониженное сетевое напряжение, недостаточная теплоизоляция, неотапливаемые помещения с повышенными теплопотерями, лоджии, балконы- 160-200 Вт/кв.м.

- максимальная мощность в конструкции пола внутри помещений- 220 Вт/кв.м.

Если для жилых помещений, где комфортный теплый пол будет, как дополнительный источник отопления, мощность нагревательным кабелем устанавливается не менее 130 Вт/кв.м, но если система отопления работает плохо, т.е. температура воздуха ниже 18С, помещение влажное, следует повышать устанавливаемую мощность. При понижении напряжения питания также следует устанавливать большую мощность. В любом случае, повышенная мощность не будет лишней при работе системы теплого пола, справится с нагревом поверхности пола в сильные морозы или в межсезонье, когда отопление еще не включено. А потреблять такая система больше электроэнергии не будет, все равно температуру пола ограничивает терморегулятор, а работать даже иногда она будет меньше, увеличивается скорость нагрева за меньший промежуток времени.

Выбор длины кабеля.  Каждый резистивный нагревательный кабель имеет свою постоянную погонную мощность на метр длины. На примере нагревательных кабелей DEVIflex, это может быть 6, 10, 18, 20, 30 Вт/м.

В жилых помещениях для систем теплого пола рекомендуется устанавливать двухжильные нагревательные кабели DEVIflex 18T (18 Вт/м при напряжении 230 В).

Таблица нагревательных кабелей DEVIflex 18T.

Исходя из площади обогрева, из которой вычтены площади стационарно стоящей мебели, выбирается общая мощность, которая должна быть обеспечена нагревательным кабелем.

Например, теплый пол на кухне нового многоквартирного дома не первого этажа. Площадь обогрева 6 кв.м. Площадь умножаем на 130 Вт/кв.м.= 780 Вт.

По таблице длин кабелей выбирается кабель, который имеет большую мощность, чем расчетный. 855 Вт 52 м. Это очень важно и здесь не следует экономить. Дело в том, что в таблице расчитана длина кабеля, исходя из минимально закладываемой 130 Вт/кв.м. и если выбирается меньшая длина, то понижается общая закладываемая мощность на кв.м., что может привести к недогреву.

Например, ванная комната  с площадью теплого пола 3 кв.м. Расчетная мощность мин. 480 Вт. Выбирается кабель 490 Вт 29 м, но никак не 22 м.(360 Вт), как Вам могут посоветовать в магазине. Обязательно учитывайте тип помещения при выборе длины нагревательного кабеля.

Например, теплый пол 3 кв.м. на балконе с обязательной теплоизоляцией в конструкции пола. Выбирается кабель 563 Вт 34 м (188 Вт/кв.м.), как минимум, или больший 622 Вт 37 м (207 Вт/кв.м.)

Расчет шага укладки нагревательного кабеля. Стяжка над нагревательным кабелем служит, как аккумулятор, распределяющий тепло. Чем выше слой слой стяжки, тем меньше будут чувствоваться провалы температуры над нагревательным кабелем и между линиями. Оптимальная стяжка над нагревательным кабелем 3-5 см. Выше, 7-10 см уже применяются в системах аккумуляции тепла, когда нагрев этого аккумулирующего слоя стяжки в ночной период при низких ночных тарифах, обеспечивает комфортную температуру при остывании в течении дня с её поддержанием. Так над  нагревательным кабелем, уложенным с шагом 12.5 см в слое стяжки в 3 см, уже не будут чувствоваться перепады температуры. Если нагревательный кабель укладывается непосредственно под плитку, то не следует увеличивать шаг укладки кабеля более, чем на 10 см. Это нужно учитывать при выборе оборудования.

Для удобства монтажа нагревательного кабеля, выдержки шага его укладки, его крепления и натяжения применяется оцинкованная монтажная лента. На монтажной ленте каждое звено крепления расположено через 2.5 см и получается, что на ней можно закрепить нагревательный кабель с шагом 5, 7.5, 10, 12.5, 15 см.

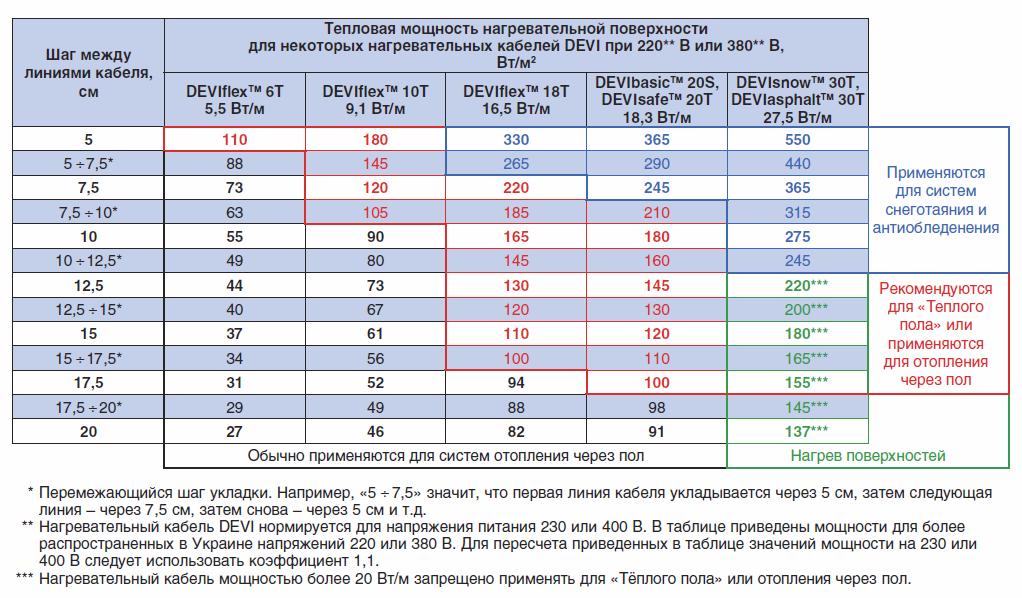

Расчетная закладываемая мощность в 130 Вт/кв.м. соответствует шагу укладки 12.5 см. Но этот шаг является максимальный и когда на необходимой площади нужно уложить длиннее кабель с большей закладываемой мощностью, нужно начинать чередовать шаг укладки и располагать линии кабеля более плотнее.

Шаг укладки в см можно посчитать, если умножить площадь теплого пола на 100 и разделить на длину кабеля.

Например, на балконе 3 кв.м. кабель выбран 34 м. Расчетный шаг укладки 8.82 см. Это означает, что при укладке нагревательного кабеля шаг нужно чередовать. Вторая линия укладывается на монтажной ленте через 10 см, третья через 7.5 см, потом через 10 см, снова 7.5 см и т.д., пока нагревательным кабелем не заполнится вся площадь обогрева.

Иногда сразу может не получиться уложить весь нагревательный кабель или будет не хватать, или окажется лишним. Подбирается чередующийся шаг укладки снова, но нужно постараться, чтобы нагревательный кабель заполнил всю площадь обогрева.

Нагревательный кабель отрезать нельзя!

Длина монтажной ленты выбирается исходя из площади обогрева. Так площадь умножается на 2 и получается достаточная для монтажа длина ленты. Ленту можно крепить через 50-80 см в зависимости от шага укладки. При частом шаге укладки кабеля не нужно раздвигать полосы ленты более, чем на 50 см, чтобы нагревательный кабель можно было достаточно натянуть и он не сбивался.

 Обычно кабель сначала крепится на краевых монтажных лентах, чтобы при необходимости можно было быстро снять и переложить с нужным шагом, а только при полной окончательной укладке кабеля раскрепляется, натягиваясь на остальных полосах ленты.

На площади теплого пола лучше укладывать нагревательный кабель по длинной стороне зоны обогрева, меньше петель и быстрее изменить шаг укладки, если нужно уложить всю длину кабеля. Краевую, самую холодную зону нужно обогревать с максимальной мощностью, уменьшая шаг укладки кабелем.

Под стационарно стоящей мебелью при монтаже системы полного отопления через конструкцию пола с нагревательным кабелем можно уложить несколько линий кабеля для небольшого прогрева стяжки в этой зоне. Температура в шкафу не будет такой низкой, как в краевой холодной зоне.

 Небольшой совет. При укладке нагревательного кабеля используйте наколенники, не стойте на коленях без смягчающей подложки, это очень вредно для Вашего здоровья.

 Системы аккумуляции тепла, как полное отопление нагревательным кабелем через конструкцию пола.

 -При постоянном увеличении цен на энергоносители, часто возникает вопрос, можно ли сделать систему отопления электрическим нагревательным кабелем более экономичной при эксплуатации и установка системы аккумуляции тепла в некоторых случаях будет достаточно хорошим решением.

Но здесь есть свои особенности, которые необходимо учитывать при проектировании такой системы.

Уровень стяжки над нагревательным кабелем должен быть 7-10 см., которую заливают для прочности с армирующей сеткой. Такой массив стяжки, способен накапливать, как аккумулятор, а потом как радиатор продолжительное время отдавать свое тепло, прогревая большой площадью поверхности пола воздух в помещении.

Обязательное наличие теплоизоляции в конструкции пола из ЭППС мин. 5 см, не большие теплопотери всего помещения, чтобы тепло долго сохранялось.

   Двухтарифный учет электроэнергии, программируемый терморегулятор для управления системой обогрева.

   Системы аккумуляции тепла чаще всего устанавливаются в офисных помещениях, не в жилых, там где Вы ночью отдыхаете. Почему? Об этом чуть ниже будет всё понятно.

   Основные затраты на электроэнергию происходят при начальном прогреве любой электрической системы отопления через пол, а не при поддержании достигнутой комфортной температуры. Чем и выгодна система аккумуляции тепла, что основной нагрев массива стяжки происходит ночью, примерно 2 см в час, при тарифе вдвое ниже, чем днем, а потом другая часть общего время нагрева уйдет только на поддержание комфортной температуры в помещении в течении дня. Чем меньше теплопотери в помещении, тем реже будет включаться  теплый пол для поддержания заданной температуры и меньше потребление при дневном тарифе. Уменьшение по затратам и основное преимущество системы аккумуляции тепла по сравнению с обычными системами теплого пола, где наоборот, стараются установить нагревательный кабель ближе к поверхности, чтобы уменьшить время нагрева и использовать теплый пол только в периоды времени, когда это необходимо, управляя программируемым терморегулятором.

   Чаще всего электрический нагревательный кабель укладывают в конструкцию пола, как систему  комфортного теплого пола, дополнительный источник обогрева к существующему отоплению и используют теплый пол по необходимости, стараясь увеличить скорость реакции системы, уменьшив время нагрева и потребления. Ночью в спальных помещениях, для создания благоприятного микроклимата во время сна, снижают температуру воздуха в помещении, приоткрывая окна, и если в это время будет прогреваться накопительная стяжка, это вызовет дискомфортное состояние. Это нужно всегда учитывать при выборе системы отопления в разных помещениях.







   Пример установки системы аккумуляции тепла в офисных помещениях с общей площадью теплого пола 212 кв.м. и потреблением 31.1 кВтч. Нагревательные кабели VERIA Flexicable 20W 1555 м уложены на теплоизоляции из ЭППС 5 см с промежуточным слоем из пенофола 3 мм. Пенофол в данном случае служит только для разделения нагревательного кабеля от теплоизоляции, чтобы кабель не вдавился в ЭППС и локально не перегрелся, плюс небольшое распределение тепла фольгированной основой и для быстроты монтажа. Вся система отопления распределена на 16 зон теплого пола с управлением по беспроводной системе DEVILink с возможностью удаленного доступа с мобильного телефона через сеть Wi-Fi.



   Если Вы хотите узнать больше о технических расчетах и выборе нагревательного оборудования DEVI для систем комфортного теплого пола и электрических систем полного отопления через конструкцию пола , то можно бесплатно скачать справочник монтажника от представительства DEVI.

Если у Вас есть вопросы, связанные с техническим расчетом и правильным выбором нагревательного оборудования, монтажа

и ремонта нагревательных систем, пожалуйста обращайтесь с международными бесплатными on-line консультациями по сети Viber, WhatsApp, Telegram

по номеру +380669850088 Илья Корчагин.

На сайте Сервисного центра DEVI можно ознакомиться с каталогом основных позиций нагревательного оборудования и ценами нагревательных кабелей, матов и терморегуляторов DEVI и VERIA.   http://devi-service.com.ua/

Успехов в строительстве и ремонте! Всем тепла и добра!
